هندسة محرك Torx ومقاومة Cam-Out - الهندسة وراء الشكل سداسي الفصوص

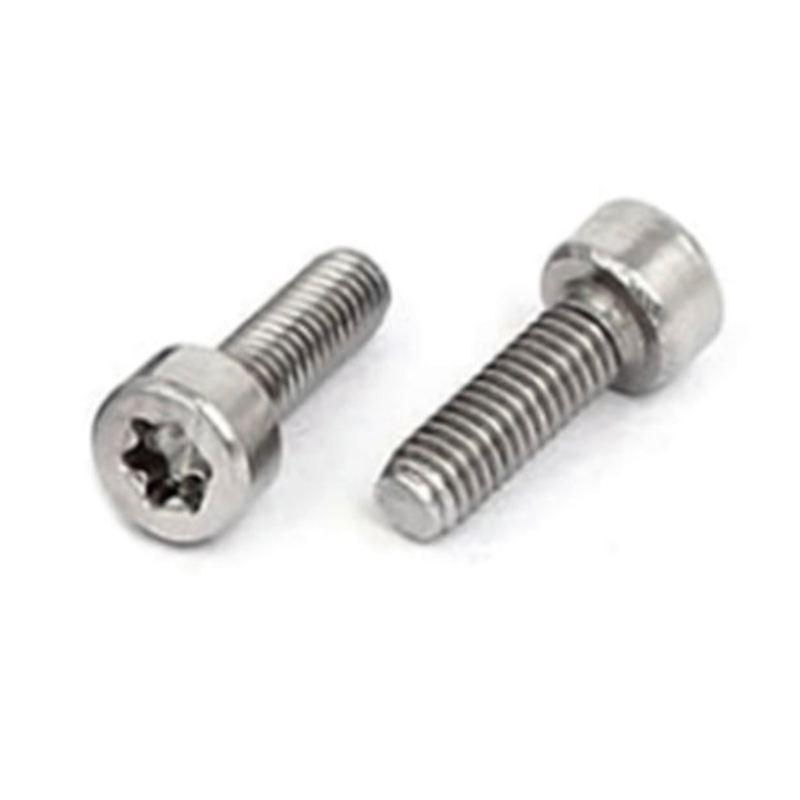

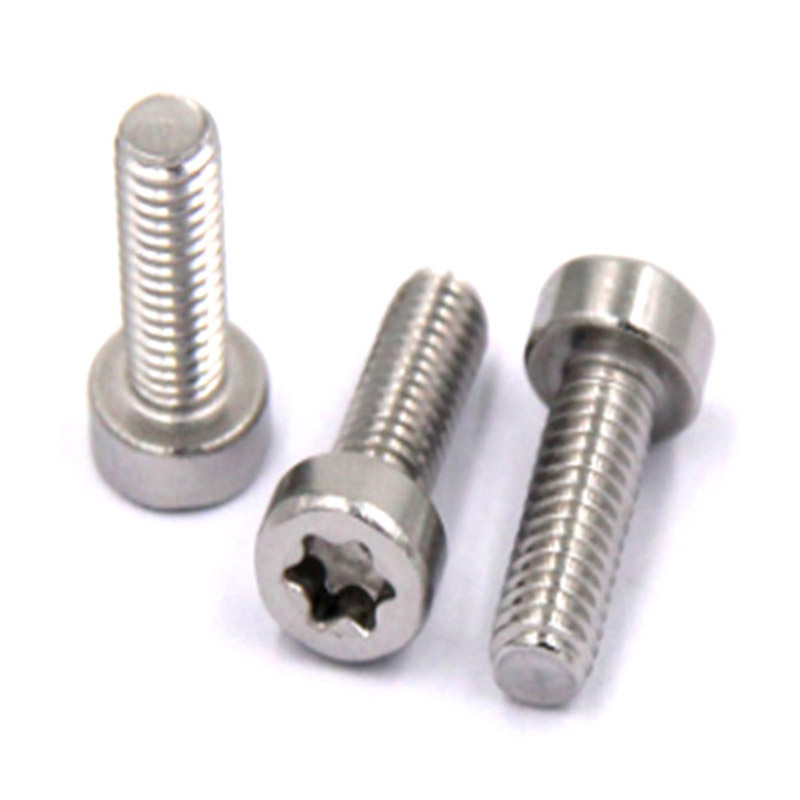

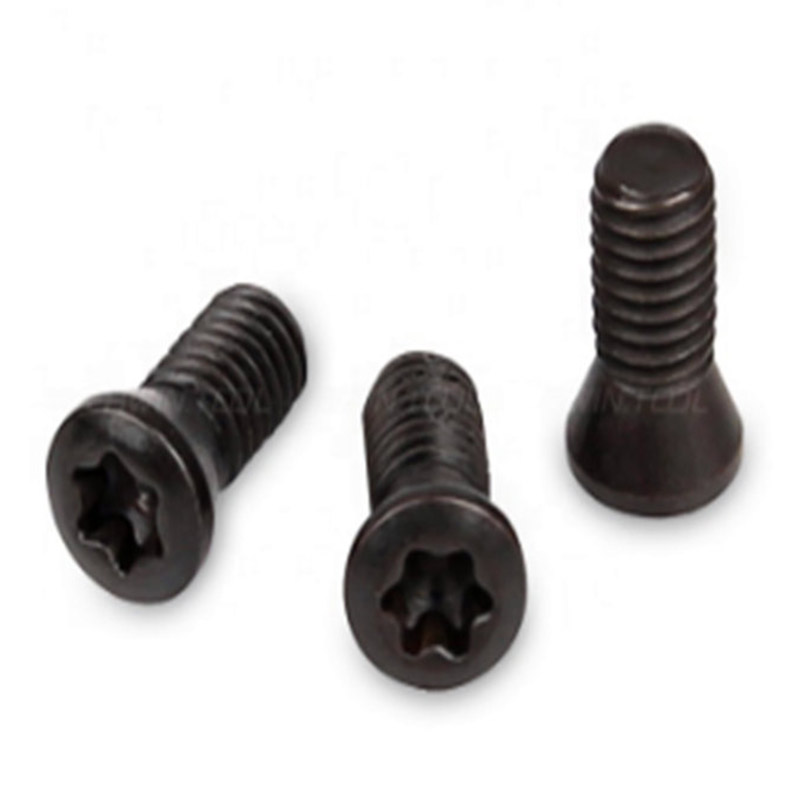

تم تصميم نظام محرك Torx (ISO 10664، والمشار إليه داخليًا باسم سداسي الفصوص) خصيصًا للتخلص من عطل الكامة الذي يصيب محركات Phillips وPozidriv عند عزم دوران التثبيت العالي. يحدث الكامة عندما تقوم القوة المحورية من السائق بإخراج اللقمة من التجويف مع زيادة عزم الدوران - نتيجة للأجنحة المنحدرة في المحركات الصليبية التي تحول عزم الدوران إلى قوة طرد. يستبدل الشكل السداسي الفصوص الأجنحة الزاوية بفصوص منحنية تعمل على تعشيق لقمة المحرك بجدران تلامس شبه عمودية، وبالتالي يتم توجيه قوة التفاعل تحت عزم الدوران بشكل قطري إلى الداخل بدلاً من توجيهها نحو الخارج بشكل محوري. والنتيجة هي نظام قيادة حيث يؤدي زيادة عزم الدوران إلى زيادة قبضة التعشيق بدلاً من إخراج اللقمة.

النتيجة العملية ل مسامير التنصت الذاتية برأس توركس أمر مهم: نظرًا للتخلص من الكامة الخارجية، يمكن دفع المسمار إلى عزم الدوران الكامل للتركيب دون انزلاق السائق وإتلاف التجويف أو سطح المادة المحيطة. وهذا مهم بشكل خاص بالنسبة للبراغي ذاتية اللولبة المثبتة على الأسطح المرئية أو النهائية - الزخرفة الداخلية للسيارات، ولوحات الأجهزة، ومبيت الأجهزة الإلكترونية الاستهلاكية - حيث تكون علامات انزلاق البتات بمثابة ضمان ومشكلات تتعلق بالمظهر. ينقل الشكل السداسي الفصي أيضًا عزم الدوران على منطقة تلامس أكبر من محرك فيليبس ذي حجم التجويف المكافئ، مما يوزع الضغط بشكل أكثر توازنًا عبر جدران التجويف ويطيل العمر القابل للاستخدام لكل من التجويف اللولبي ولقمة المحرك بعامل 5-10× في بيئات الإنتاج ذات الدورة العالية.

إحدى المزايا التي لم تتم مناقشتها كثيرًا هي السلوك المتمركز ذاتيًا لبتة Torx الموجودة في التجويف. تعمل هندسة الفص المنحني على توجيه السائق نحو المحاذاة أثناء جلوسه، مما يقلل من تفاوت المحاذاة الزاويّة المطلوبة من أداة التثبيت. بالنسبة للتجميع الآلي باستخدام مفكات براغي آلية - وهو سيناريو نشر شائع للبراغي ذاتية اللولبة ذات رأس التوركس في الإلكترونيات وصناعة السيارات - يقلل هذا التمركز الذاتي من وقت الدورة ومعدلات تلف التجويف مقارنة بمحركات فيليبس، التي تتطلب تفاوتات محاذاة زاويّة أكثر إحكامًا لتجنب القيادة المتقاطعة. تنتج شركة Suzhou Anzhikou Hardware Technology Co., Ltd. هندسة تجويف Torx باستخدام مثاقب ذات رأس بارد تم تصنيعها وفقًا لتفاوتات ملف تعريف الفص ISO 10664، مع التحقق من عمق التجويف وعرض الفص عن طريق القياس البصري قبل إصدار الإنتاج.

اختيار حجم Torx للبراغي ذاتية التنصت ذات الرأس عمومًا - لماذا يجب مطابقة حجم T وقطر المسمار بدقة

يحدد كل تعيين لحجم توركس (T6، T8، T10، T15، T20، T25، T27، T30، وما إلى ذلك) قطر دائرة منقوشًا دقيقًا للتجويف السداسي الفصي، ويتم إقران كل حجم بنطاق قطر المسمار الموصى به. يؤدي استخدام حجم توركس صغير جدًا بالنسبة لقطر المسمار إلى عدم ترك مادة كافية لجدار التجويف بين جذور الفص ومحيط رأس المسمار - مما يقلل من قوة انفجار التجويف ويتسبب في انقسام رأس المسمار بشكل قطري عند زوايا التجويف تحت عزم الدوران. يتطلب استخدام حجم Torx الكبير جدًا بالنسبة لقطر رأس المسمار إزالة الكثير من المواد من الرأس، مما يقلل من القسم الهيكلي للرأس عند الانحناء ويمكن أن يتسبب في انكسار الرأس عند عزم دوران مرتفع قبل أن يصل الخيط إلى المشاركة الكاملة.

يتبع الاقتران القياسي بين حجم Torx وقطر المسمار للبراغي ذاتية التنصت برأس المقلاة اتفاقيات الصناعة المعمول بها، والتي تستحق المعرفة بوضوح بدلاً من الاعتماد على الإعدادات الافتراضية للكتالوج:

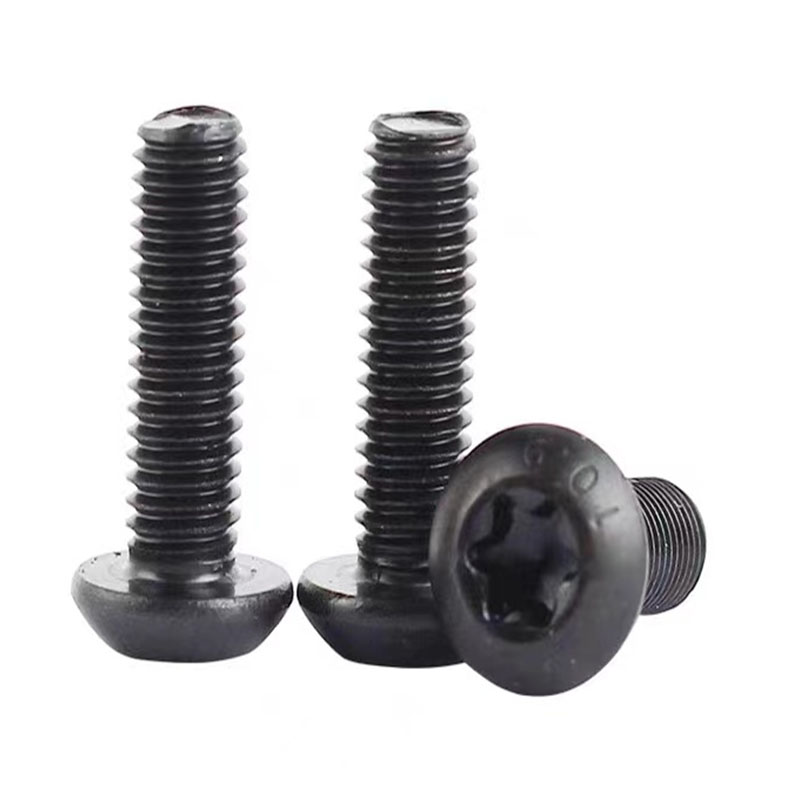

بالنسبة للبراغي ذاتية التنصت برأس توركس، توفر هندسة رأس المقلاة نسبة قطر رأس إلى ساق أكبر من الرؤوس المسطحة أو البيضاوية، مما يسمح باستخدام تجويف توركس أكبر نسبيًا دون المساس بسمك الجدار المتبقي بين التجويف ومحيط الرأس. هذه ميزة هيكلية ذات مغزى: تحديد رأس وعاء فوق رأس مسطح لقطر لولبي معين يسمح بحجم توركس أكبر في بعض الحالات، مما يزيد من قدرة عزم دوران التثبيت بنسبة 25-40% دون أي تغيير في حجم الخيط.

تحسين شكل الخيط لمسامير التنصت الذاتية برأس توركس في الركائز البلاستيكية الحرارية

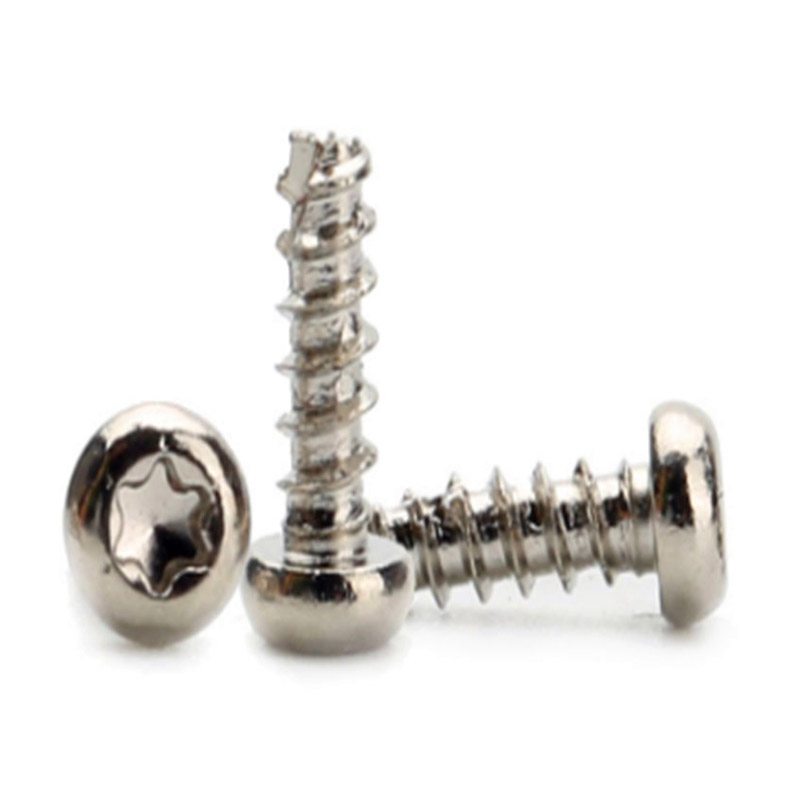

تُستخدم براغي التنصت الذاتية برأس Torx على نطاق واسع في العلب البلاستيكية الحرارية - تعد ABS والبولي كربونات والبولي بروبيلين والنايلون المملوء بالزجاج من الركائز الأكثر شيوعًا - حيث يشكل المسمار خيطًا خاصًا به أثناء التثبيت بدلاً من ربط خيط مقطوع مسبقًا. تحدد هندسة شكل الخيط للمسمار الذاتي مقدار عزم الدوران المطلوب لتشكيل الخيط (عزم الدوران)، ومقدار الحمل المحوري الذي يمكن أن يحمله الخيط المشكل قبل التجريد (عزم الدوران)، وما هي النسبة بين هاتين القيمتين. يعد الهامش الواسع بين عزم دوران المحرك وعزم دوران الشريط هو هدف التصميم الأساسي: فهو يسمح بتثبيت المسمار بالكامل دون أن يقوم المشغل بتجريد الخيط المشكل عن غير قصد قبل مقاعد الرأس.

تستخدم مسامير التنصت الذاتية لتشكيل الخيوط (على عكس قطع الخيوط) للمواد البلاستيكية مقطعًا عرضيًا ثلاثي الفصوص أو غير متماثل يتلامس مع جدار الفتحة التجريبية عند ثلاث نقاط أو أكثر بدلاً من الاستمرار حول المحيط. يؤدي ذلك إلى تقليل عزم التشكيل عن طريق خفض منطقة التلامس أثناء توليد الخيط مع تحقيق قوة سحب مكافئة أو أفضل مقارنةً بنموذج الخيط كامل التلامس - لأن البلاستيك النازح يتعافى بشكل مرن بين فصوص التلامس ويمسك بجوانب الخيط تحت الحمل المحوري. بالنسبة لللدائن الحرارية ذات المرونة العالية في الاسترداد (البولي بروبيلين، خلائط TPE)، يمكن أن تساهم هذه القبضة المرنة بما يصل إلى 30% من إجمالي مقاومة السحب، مما يجعلها ذات تأثير كبير وذو صلة بالتصميم وليس ظاهرة ثانوية.

يعد اختيار قطر الثقب التجريبي هو المعلمة الفردية الأكثر أهمية في تركيب المسمار اللولبي الذاتي في البلاستيك، وتكون عواقب الخطأ غير متماثلة. تعمل الفتحة التجريبية كبيرة الحجم على تقليل عزم الدوران بشكل مقبول ولكنها تقلل بشكل كبير من عزم دوران الشريط - تتفاعل جوانب الخيط مع مواد أقل، ويحدث فشل السحب عند الأحمال المنخفضة. يزيد الثقب التجريبي الأصغر حجمًا من عزم الدوران للتشكيل والشريط، لكن عزم التشكيل الزائد يولد الحرارة من خلال تشوه البلاستيك، مما يؤدي إلى إذابة المنطقة المجاورة مباشرة للخيط وإنشاء منطقة ضعيفة متأثرة بالحرارة تتشقق تحت اهتزاز الخدمة. يبلغ قطر الثقب الدليلي الصحيح لتطبيقات التنصت الذاتية البلاستيكية الحرارية عادةً 85-92% من قطر الخيط الخارجي للمسمار، مع القيمة المحددة التي تعتمد على معامل البلاستيك وسمك الجدار. بالنسبة للمواد المملوءة بالزجاج (30% نايلون GF، على سبيل المثال)، يقلل تركيز الحشو من الاسترداد المرن ويتطلب دليلًا أكبر قليلاً - عادةً 90-95% - لتجنب تشقق الرأس أثناء التثبيت.

يقدم فريق Anzhikou الهندسي والفني بانتظام توصيات قطر الثقب التجريبي للعملاء الذين يحددون مسامير التنصت الذاتية ذات رأس التوركس لتصميمات الإسكان البلاستيكية الجديدة، بالاعتماد على أكثر من 20 عامًا من الخبرة في تطبيق أدوات التثبيت عبر قطاعات الإلكترونيات والسيارات والمنتجات الاستهلاكية لتقليل عدد تكرارات التصميم المطلوبة قبل إنشاء عملية تجميع مستقرة للإنتاج.

تسامح عمق تجويف توركس وتأثيره على مشاركة لقمة المحرك في تجميع الإنتاج

عمق التجويف هو معلمة الأبعاد الأقل مناقشة مسامير توركس في مواصفات الشراء، فإنه يتحكم بشكل مباشر في مقدار لقمة المحرك التي يتم تعشيقها أثناء التثبيت وبالتالي مقدار عزم الدوران الذي يمكن نقله قبل أن تقوم اللقمة إما بتجريد التجويف أو الانسحاب تحت قوة رد الفعل المحورية. يحدد المعيار ISO 10664 الحد الأدنى لعمق التجويف لكل حجم من أحجام Torx، لكنه لا يحدد الحد الأقصى — تاركًا الحد الأعلى لتقدير الشركة المصنعة. من الناحية العملية، يمكن أن يصل تباين عمق التجويف عبر دفعة الإنتاج إلى 0.15-0.25 مم للبراغي ذات الرأس البارد إذا لم تتم مراقبة تآكل القالب بشكل فعال، وهذا الاختلاف له عواقب قابلة للقياس في التجميع الآلي.

في أنظمة مفك البراغي الهوائية أو الكهربائية المزودة بإيقاف عزم الدوران، يؤثر عمق تعشيق لقمة المحرك على دقة قراءة عزم الدوران. يؤدي التجويف الأقل عمقًا من المحدد إلى تثبيت اللقمة في مكان أعلى بالنسبة لسطح رأس المسمار، مما يؤدي إلى تغيير ذراع اللحظة الفعالة عند نقاط اتصال الفص ويتسبب في تسجيل مستشعر عزم الدوران قيمة أقل من عزم دوران الخيط الفعلي - مما يعني أن المسمار قد يكون عزم دورانه أقل من اللازم على الرغم من أن الأداة تشير إلى الاكتمال. يمثل هذا مشكلة بشكل خاص في عمليات التجميع ذات الأهمية الحيوية للسلامة (أغطية الوسائد الهوائية للسيارات، ومرفقات الأجهزة الطبية، والموصلات الهيكلية) حيث تكون إمكانية تتبع عزم الدوران متطلبًا تنظيميًا وتشكل أدوات التثبيت ذات العزم المنخفض حالة عدم مطابقة.

يؤدي التفاعل بين عمق التجويف وتآكل لقمة المحرك إلى تفاقم هذا التأثير بمرور الوقت. تتطلب البتة البالية ذات ارتفاع الفص المنخفض تجويفًا أعمق لتحقيق نفس طول تلامس المشاركة مثل البتة الجديدة في تجويف العمق الاسمي. خطوط الإنتاج التي لا تحدد فترات استبدال اللقم بناءً على طول التلامس المقاس - بدلاً من أعداد الدورات التعسفية - ستشهد انجرافًا في عزم التثبيت الفعال مع تآكل اللقم، دون أي تغيير في قراءة خرج عزم دوران الأداة. إن إنشاء حد أدنى مقبول لعمق التجويف في مواصفات الفحص الواردة، بدلاً من قبول الحد الأدنى من ISO باعتباره كافيًا، يوفر الهامش المطلوب لاستيعاب التآكل العادي لقم العمل عبر نوبة الإنتاج.

تقوم شركة Suzhou Anzhikou Hardware Technology Co., Ltd. بمراقبة عمق تجويف Torx كنقطة قياس مجدولة أثناء العملية باستخدام مقارنات بصرية عبر خطوط الإنتاج ذات الرأس البارد - وهي جزء من عملية الجودة المنظمة بموجب شهادة ISO 9001:2015 التي تدعم اتساق الأبعاد المطلوب من قبل العملاء في 40 سوق تصدير حيث تتطلب معايير تأهيل عملية التجميع توافقًا موثقًا لأبعاد أدوات التثبيت بدلاً من الاعتماد على تدقيق عزم دوران المنتج النهائي وحده.
