التسامح عبر الشقق في مسامير سداسية الرأس وتأثيرها على موثوقية الشد

البعد المسطح (AF) للمسمار ذو الرأس السداسي هو المعلمة التي تحدد ما إذا كان مفتاح الربط أو المقبس يجلس بشكل صحيح على رأس التثبيت. في حين أن هذا يبدو واضحًا، فإن نافذة التسامح المخصصة للتركيز البؤري التلقائي - وكيفية تفاعلها مع تفاوتات تصنيع مفتاح الربط - لها تأثير مباشر على ما إذا كان يتم نقل عزم دوران التثبيت بكفاءة أو ما إذا كانت الأداة تنزلق، أو تدور حول الأسطح المسطحة، أو تطبق حملًا غير متساوٍ. بموجب ISO 4014 وDIN 931، تم تحديد تفاوت التركيز البؤري التلقائي للمسمار ذي الرأس السداسي في فئة المنتج A بـ h15 للأحجام التي تصل إلى M16، مما يسمح بانحراف سلبي كبير عن القيمة الاسمية. بالنسبة إلى مسمار M10 (التركيز البؤري التلقائي الاسمي 17 مم)، فإن الحد الأدنى المسموح به للتركيز البؤري التلقائي تحت h15 هو 16.73 مم - فجوة قدرها 0.27 مم مقارنة بالقيمة الاسمية.

في العزلة، يبدو 0.27 ملم ضئيلًا. بالاشتراك مع مفتاح ربط قياسي مفتوح تم تصنيعه حسب التسامح الخاص به (عادةً 0.19 مم على فتحة الفك لمفتاح ربط 17 مم لكل DIN 894)، يمكن أن يصل إجمالي الخلوص بين فك مفتاح الربط والمسمار المسطح إلى 0.46 مم. عند عزم الدوران العالي، يسمح هذا الخلوص بالانحدار الدوراني الذي يركز ضغط التلامس في الزوايا المسطحة بدلاً من توزيعه عبر الوجه المسطح بالكامل. والنتيجة هي تدوير الزاوية - أولاً على المزلاج، ثم على فك مفتاح الربط - وفقدان تدريجي للتعشيق الذي يصبح عادةً غير مقبول بعد 5 إلى 15 دورة من عزم الدوران العالي. بالنسبة للتطبيقات التي تتطلب التثبيت والإزالة بشكل متكرر، فإن تحديد تسامح أكثر إحكامًا للتركيز البؤري التلقائي عند الشراء - أو الترقية إلى تكوين مقبس سداسي عشري (Allen) الذي يلغي إزالة الفك تمامًا - يعد إجراءً مضادًا ملموسًا بدون أي عقوبة هيكلية.

تنتج شركة Suzhou Anzhikou Hardware Technology Co., Ltd. براغي سداسية الرأس ذات أبعاد متقاطعة يتم الاحتفاظ بها لنوافذ التسامح المحددة من قبل العميل بشكل أكثر إحكامًا من الإعدادات الافتراضية لمعايير ISO، وذلك باستخدام معدات لف الخيوط ومعدات CNC المقدمة من تايوان واليابان القادرة على الحفاظ على اتساق الأبعاد عبر عمليات الإنتاج كبيرة الحجم دون التضحية بمعدل الإنتاج.

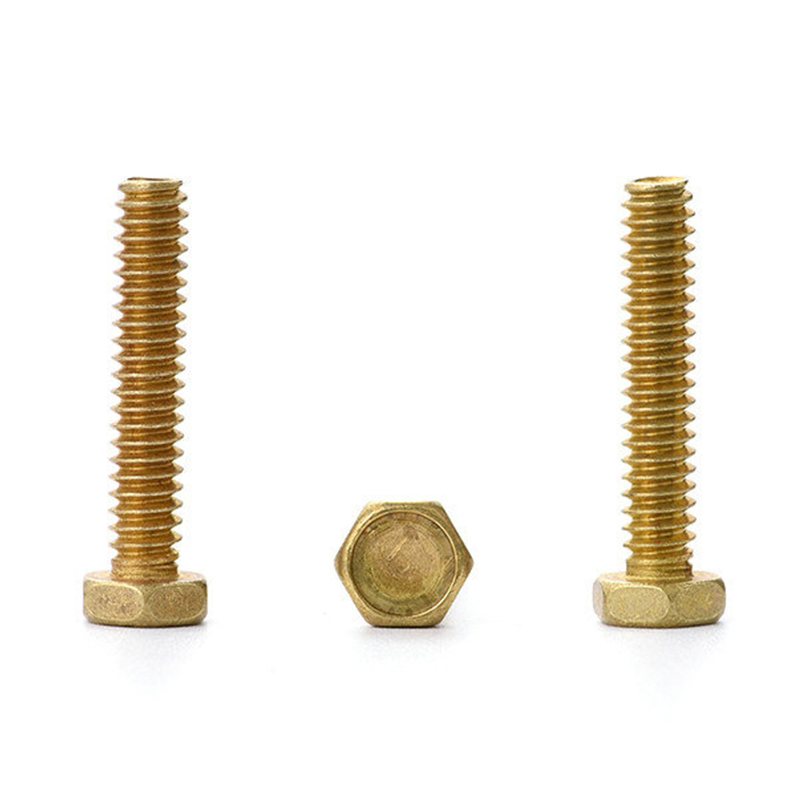

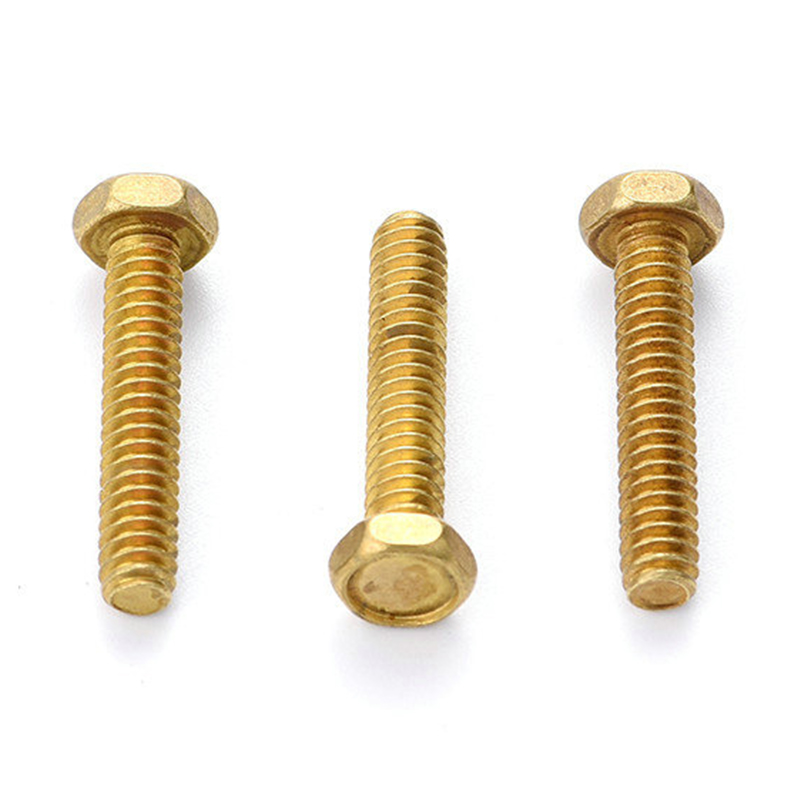

مسامير رأس سداسية من النحاس الصلب في التطبيقات الكهربائية والتأريض - الموصلية مقابل مقايضات القوة

يتم اختيار النحاس بشكل متكرر للبراغي ذات الرأس السداسي في العبوات الكهربائية، وقضبان ناقل التأريض، وتجميعات الكتل الطرفية بسبب موصليته الكهربائية - ولكن موصلية سبائك النحاس تختلف بشكل كبير اعتمادًا على التركيب، والفرق مهم في التطبيقات حيث تكون مقاومة التلامس أحد معايير التصميم. أكثر سبائك النحاس شيوعًا المستخدمة في إنتاج المثبتات هما CuZn39Pb3 (حوالي 15-18% من موصلية IACS) وCuZn36Pb3 (17-20% IACS). للمقارنة، النحاس النقي هو 100% IACS والألومنيوم 6061 هو حوالي 40% IACS. وبالتالي فإن البراغي النحاسية ليست بديلاً عن النحاس حيث تكون مقاومة التلامس المنخفضة أمرًا بالغ الأهمية - فهي عبارة عن حل وسط هيكلي يوفر موصلية كافية إلى جانب إمكانية التشغيل الآلي وأداء تشكيل الخيوط بشكل أفضل بكثير من النحاس النقي.

في تطبيقات التأريض، غالبًا ما لا يكون العامل الأكثر أهمية هو الموصلية السائبة ولكن مقاومة الواجهة عند وجه محمل الترباس وتعشيق الخيط. تعمل طبقات الأكسيد الموجودة على الأسطح النحاسية - والتي تتشكل خلال ساعات من التعرض للهواء - على زيادة مقاومة التلامس بمقدار كبير مقارنة بالأسطح المجهزة حديثًا. يتطلب الحفاظ على مقاومة تلامس منخفضة إما معالجة سطحية تمنع الأكسدة (طلاء فضي للتأريض عالي الأداء، وطلاء بالنيكل للاستخدام العام) أو تصميم مشترك يضمن ضغط تلامس كافٍ لاختراق طبقة الأكسيد ميكانيكيًا. غالبًا ما تكون قيم عزم الدوران المحسوبة خصيصًا للتثبيت الهيكلي غير كافية لتحقيق إزاحة الأكسيد - تعالج معايير تصميم وصلة التأريض مثل IEEE 837 وIEC 61439 هذا الأمر من خلال متطلبات عزم الدوران المنفصلة وضغط التلامس التي تتجاوز مواصفات أدوات التثبيت الهيكلية النموذجية.

تُظهر البراغي السداسية النحاسية الصلبة أيضًا ظاهرة تُعرف باسم تكسير التآكل الإجهادي (SCC) في وجود أجواء تحتوي على الأمونيا - المنشآت الزراعية ومحطات التبريد وبعض بيئات معالجة المياه. سبائك النحاس عالية الزنك (أعلى من 15% زنك) معرضة بشكل خاص. في حالة وجود خطر SCC، فإن تحديد نحاس منخفض الزنك (CuZn10 أو CuZn15) أو التحول إلى سبيكة برونزية سيليكون يوفر مقاومة SCC أفضل بكثير مع انخفاض متواضع فقط في قابلية التشغيل الآلي. يقوم فريق Anzhikou الهندسي بتقييم بيئات تشغيل العملاء كجزء من عملية اختيار المواد لطلبات التثبيت المخصصة، مع الإشارة إلى مخاطر SCC بشكل استباقي قبل الالتزام بالإنتاج.

حساب طول خطوبة الخيط للبراغي ذات الرأس السداسي في مواد التزاوج غير الفولاذية

القاعدة الأساسية التي تنص على أن "ارتباط الخيط يجب أن يساوي قطر مسمار واحد" تنبع من تصميم المفاصل من الفولاذ إلى الفولاذ ولا تنتقل بأمان إلى التجميعات التي يكون فيها الثقب الملولب مصنوعًا من الألومنيوم أو الزنك المصبوب أو النحاس أو البلاستيك الهندسي. تتميز هذه المواد بقوة قص أقل بكثير من الفولاذ، مما يعني أنه تحت نفس الحمل المحوري للمسمار، تنفصل خيوط التزاوج قبل فشل المسمار نفسه. يجب إعادة حساب الحد الأدنى لطول المشاركة لمنع تجريد الخيط من المادة الفعلية المنقرة، ويكون الطول المطلوب غالبًا من 1.5 × إلى 3 × قطر الترباس اعتمادًا على زوج المواد.

تكون مقارنة وضع الفشل الحاكم للمفاصل اللولبية ذات الرأس السداسي في المواد المختلطة كما يلي:

أحد الآثار العملية: إن البراغي السداسية ذات الرأس النحاسي الصلب والملولبة في غلاف نحاسي هي في الواقع زوج من المواد المتطابقة جيدًا - تتمتع خيوط الترباس والتزاوج بقوة قص متطابقة تقريبًا، مما يجعل التنبؤ بوضع فشل المفصل واضحًا واحتمالية حدوث تهيج أقل من مجموعات المعادن المتباينة. تعد هذه ميزة ذات مغزى في أغلفة الأجهزة الدقيقة، وأجسام الصمامات، وتركيبات السباكة حيث تكون الوصلات النحاسية على النحاس شائعة ومن المتوقع أن يكون عمر الخدمة طويلًا بين دورات التفكيك.

علامات فئة الملكية على البراغي ذات الرأس السداسي وما لا تخبرك به عن حياة التعب

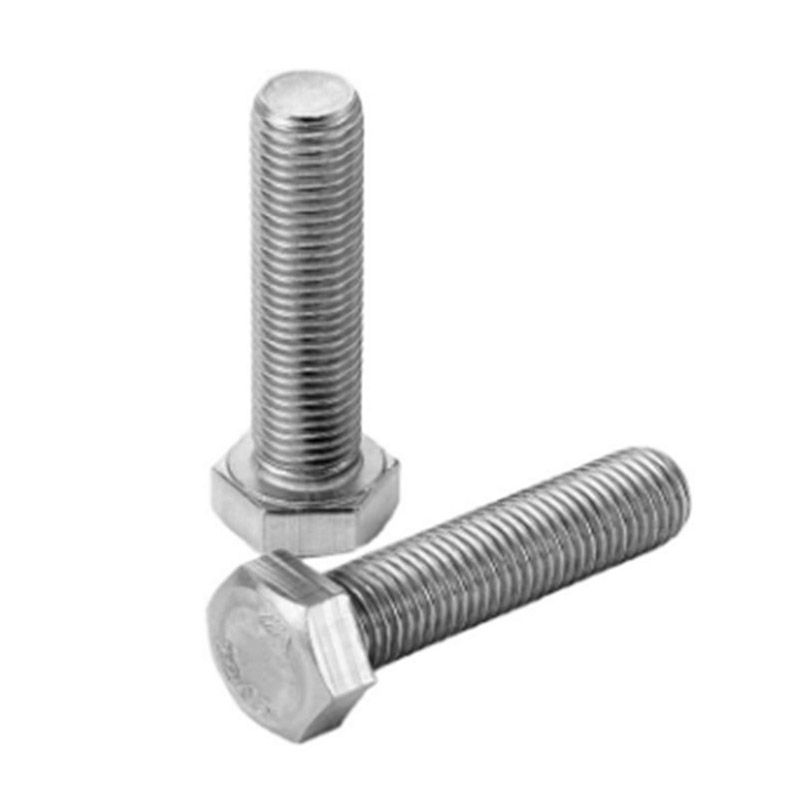

علامات فئة الملكية ISO 898-1 - 8.8، 10.9، 12.9 منقوشة على الرأس السداسي - تنقل الحد الأدنى من قوة الشد وقوة الخضوع للمثبت، وهي كافية لحسابات تصميم الحمل الثابت. ما لا تنقله هذه العلامات هو قوة الكلال، أو حساسية الشق، أو الأداء تحت التحميل الدوري - ثلاث خصائص تحدد ما إذا كان المسمار ذو الرأس السداسي سينجو من مجموعة اهتزازية على مدى عمر التصميم الذي يصل إلى ملايين دورات التحميل. يمكن أن يختلف الترباس من فئة الملكية 8.8 من مصنعين مختلفين، وكلاهما يستوفي الحد الأدنى من متطلبات الشد، في حد تحمل التعب بنسبة 30-40% اعتمادًا على نصف قطر جذر الخيط، والانتهاء من السطح عند جريان الخيط، وحالة الإجهاد المتبقية من عملية التدحرج.

إن لف الخيط، على عكس قطع الخيط، هو متغير العملية الرئيسي الذي يؤثر بشكل كبير على أداء الكلال. يحفز التدحرج إجهادًا ضاغطًا متبقيًا في جذر الخيط - أعلى منطقة تركيز للضغط في الترباس المحمل محوريًا - والذي يعارض بشكل مباشر إجهاد إجهاد الشد ويرفع حد التحمل الفعال. لقد أظهرت الدراسات المنشورة أن الخيوط المدرفلة على مسامير فئة الخاصية 8.8 تتجاوز عمر الكلال لمسامير القطع الملولبة من نفس فئة الخاصية بعوامل تتراوح من 2 × إلى 4 × في ظل ظروف تحميل مماثلة. هذا هو السبب في أن تحديد "الخيوط الملفوفة بعد المعالجة الحرارية" (بدلاً من السابق) في تطبيقات التعب الحرج يضيف هامش أمان قابل للقياس يتجاوز ما تنقله علامة فئة الخاصية وحدها.

بالنسبة للبراغي ذات الرأس السداسية من النحاس الصلب، فإن تصميم الكلال معقد بالإضافة إلى ذلك بسبب انخفاض نسبة الكلال للنحاس (حد التحمل لقوة الشد) مقارنة بالفولاذ - عادة 0.25-0.30 للنحاس مقابل 0.40-0.50 للفولاذ متوسط ​​الكربون. وهذا يعني أن المسمار النحاسي الذي يعمل بنسبة 40% من قوة الشد تحت التحميل الدوري قد يظل في حالة إجهاد حرجة، في حين أن المسمار الفولاذي عند نفس جزء الإجهاد سيكون بأمان أقل من حد التحمل الخاص به. تستخدم شركة Suzhou Anzhikou Hardware Technology Co., Ltd. معدات الأسلاك المدلفنة كجزء من عملية الإنتاج القياسية الخاصة بها لكل من البراغي ذات الرأس السداسية المصنوعة من الفولاذ والنحاس، مما يضمن وجود فائدة الضغط المتبقي باستمرار بغض النظر عن حجم الدفعة - وهي قدرة عملية تدعم بشكل مباشر العملاء الذين يصممون الخدمة الحرجة للإرهاق عبر سوق التصدير الذي يضم 40 دولة.
