دليل Bolt O Ring: تصميم برغي الختم والتركيب والاستخدام على المدى الطويل

إن حلقة الترباس عبارة عن تفاصيل صغيرة تحدد غالبًا ما إذا كان المفصل سيبقى جافًا ونظيفًا وموثوقًا. بعبارات بسيطة، فهي عبارة عن حلقة مطاطية يتم تركيبها على مسمار أو برغي، وعادة ما تكون تحت الرأس أو في أخدود على الساق، بحيث يؤدي تشديد المثبت إلى ضغط الحلقة على سطح التزاوج. والنتيجة هي ختم وجه أو ختم شعاعي يمنع الماء أو الغبار أو الزيت أو الهواء من التحرك عبر المفصل. يطلق الناس أيضًا على هذا النوع من الأجزاء مسمارًا على شكل حرف O، أو برغي مانع للتسرب، أو برغي مقاوم للماء. تختلف الأسماء، ولكن الغرض ثابت: الجمع بين التثبيت والختم في مكون واحد.

ومن خلال خبرتنا في تصنيع البراغي الدقيقة، فإن الحلقة الدائرية نفسها ليست سوى جزء واحد من القصة. تؤثر هندسة الأخدود والتشطيب السطحي وتوافق المواد وعزم دوران التثبيت على ما إذا كان الختم يعمل في الميدان. لا يزال من الممكن أن يتسرب الترباس الذي يبدو صحيحًا على الرسم إذا تم تمديد الحلقة O أثناء التجميع أو إذا كان سطح التزاوج خشنًا للغاية. يستعرض هذا الدليل النقاط العملية التي نناقشها مع المهندسين والمشترين عندما يحددون مثبتات الختم.

ما الذي تفعله حلقة بولت O في الواقع؟

تعمل الحلقة O عن طريق الضغط المتحكم فيه. عندما يتم شد البرغي، يتشوه المطاط الصناعي ويملأ الفجوة المجهرية بين المثبت وجزء التزاوج. لا يتم إنشاء الختم عن طريق ضغط الحلقة بقوة على السطح بطريقة سلبية؛ يعتمد ذلك على الضغط وملء الأخدود وقدرة المطاط على التعافي. هذا هو السبب في أن الترباس ذو الحلقة O يحتاج إلى مقعد مناسب، وليس مجرد حلقة تنزلق تحت رأس قياسي.

هناك نوعان من ترتيبات الختم واسعة النطاق. في ختم الوجه، توضع الحلقة O في أخدود أسفل رأس الترباس أو تحت غسالة مدمجة، ويتم ضغطها على وجه التزاوج المسطح. وهذا أمر شائع في العبوات والمساكن الإلكترونية والمضخات والتركيبات الخارجية. في الختم الشعاعي، توضع الحلقة O في أخدود على الساق وتغلق ضد التجويف أو الفتحة. يعد الترتيب الثاني أكثر حساسية لتسامح التجويف ومحاذاة الإدخال، ولكنه قد يكون مفيدًا عندما يعمل الترباس أيضًا كقابس أو نقطة وصول.

• ختم الوجه: حلقة على شكل حرف O أسفل الرأس، مضغوطة على سطح مستو.
• ختم شعاعي: حلقة دائرية على الساق، مضغوطة على جدار التجويف.
• الختم الثانوي: حلقة دائرية مدمجة مع غسالة مانعة للتسرب، أو طلاء، أو مادة مانعة للتسرب.

تصميمات البراغي ذات الحلقة الدائرية الشائعة وأين تناسبها

تقع معظم براغي الختم التي نراها ضمن عدد قليل من العائلات العملية. يعتمد الاختيار على تصميم السكن، واتجاه الضغط، وما إذا كان يلزم إزالة أداة التثبيت للخدمة. على سبيل المثال، يوفر برغي الختم الغاطس رأسًا منخفض المستوى ولكنه يتطلب غاطسًا مطابقًا وتحكمًا دقيقًا في وجه الختم. من الأسهل استخدام رأس المقلاة أو برغي إغلاق رأس الزر مع سطح مبيت مسطح وأخدود على شكل حرف O أسفل الرأس.

برغي إغلاق بحلقة دائرية مقاومة للماء برأس غاطس متقاطع برغي ذاتي الغلق غاطس ومتقاطع مع حلقة على شكل حرف O للتثبيت المقاوم للماء؛ متوفرة بمواد ومعايير وألوان سطحية متعددة. عرض المنتج →

الأخدود تحت الرأس

هذا هو التصميم الأكثر شيوعًا للمسمار ذو الحلقة O. يتم تشكيل الأخدود أو تشكيله تحت الرأس، وتوضع الحلقة O فخورة قليلاً بالسطح قبل شدها. عندما يتم تشغيل المسمار، يتم ضغط الحلقة على اللوحة. يجب أن يدعم الأخدود الحلقة دون الضغط عليها، ويجب ألا يخرج الرأس إلى الأسفل قبل أن تصل الحلقة على شكل حرف O إلى الضغط المقصود.

تم التقاط حلقة O على الساق

يكون أخدود الساق مفيدًا عندما يمر المثبت عبر فتحة عادية ويجب أن يعمل الختم ضد التجويف. يمكن أن يوفر هذا التصميم ختمًا نصف قطري على طول جسم المسمار، ولكنه يحتاج إلى تجويف أكثر سلاسة ومدخل أكثر تحكمًا. إذا كان للفتحة حافة حادة أو كسر خشن، فقد يتم قطع الحلقة الدائرية أثناء التثبيت.

غسالة الختم أو المسمار المغلفة

ليس كل حل مانع للتسرب يحتاج إلى حلقة دائرية مرئية. يمكن لغسالة الختم المستعبدة، أو حلقة الختم المقولبة، أو طبقة الختم أن تحقق نتيجة مماثلة في تطبيقات الضغط المنخفض. غالبًا ما تكون هذه الخيارات أسهل في التجميع، لكنها قد لا تتعافى جيدًا بعد التشديد المتكرر. بالنسبة للمسمار الدائري الحقيقي، يكون المطاط الصناعي عادةً هو عنصر الختم الأساسي، لذلك يظل الأخدود والمواد أساسيين في الأداء.

المواد الدائرية وخيارات الأخدود

يبدأ اختيار المواد بالسائل ودرجة الحرارة وعمر الخدمة المتوقع. الحلقة التي تنتفخ في الزيت أو تتصلب في ضوء الشمس سوف تفشل حتى لو كانت هندسة الترباس مثالية. يقدم الجدول أدناه نقطة بداية عملية، ولكن يجب دائمًا التحقق من الاختيار النهائي وفقًا للوسائط الفعلية وظروف التشغيل.

تصميم الأخدود مهم بنفس القدر. الأخدود الضحل جدًا سيؤدي إلى ضغط الحلقة بشكل أقل؛ واحدة عميقة جدًا أو واسعة جدًا قد تسمح للحلقة بالتحرك أو الانبثاق. يجب أن يكون السطح النهائي على وجه الختم سلسًا بدرجة كافية للسماح بتدفق المطاط الصناعي للتلامس، ولكن ليس مصقولًا بدرجة لا يمكن للحلقة الإمساك بها. في الإنتاج، نقوم عادة بالتحقق من أبعاد الأخدود مع حلقة العينة، لأن المقطع العرضي الاسمي يمكن أن يختلف حسب المادة والصلابة.

الفولاذ المقاوم للصدأ M3 زر رئيس عرافة المقبس يا الدائري المسمار برغي رأس زر M3 من الفولاذ المقاوم للصدأ مع محرك مقبس سداسي وحلقة على شكل O للتثبيت الذاتي في العلب الإلكترونية المدمجة. عرض المنتج →

بالنسبة للمبيتات الإلكترونية الصغيرة، غالبًا ما يُفضل استخدام براغي الختم المصنوعة من الفولاذ المقاوم للصدأ لأنها تقاوم التآكل مع الحفاظ على شكل الرأس مضغوطًا. يمكن أن يكون برغي المقبس السداسي برأس الزر المزود بحلقة على شكل حرف O مناسبًا بشكل جيد عندما يكون للهيكل وجه مانع للتسرب مسطح ويحتاج المثبت إلى محرك أقراص موثوق وقابل للتكرار.

التثبيت وعزم الدوران والانتهاء من السطح

إن الترباس ذو الحلقة O ليس جزءًا "مشدودًا حتى يشعر بأنه على ما يرام". يجب أن يكون عزم الدوران مرتفعًا بدرجة كافية لضغط الحلقة، ولكن ليس مرتفعًا جدًا بحيث يتم سحق المطاط الصناعي أو بثقه أو قطعه. يجب أن يكون سطح التزاوج مسطحًا ونظيفًا وخاليًا من النتوءات. يمكن أن تؤدي اللوحة المخدوشة أو الشريحة الموجودة أسفل الرأس إلى إنشاء مسار تسرب لا يمكن لأي حلقة دائرية إغلاقه.

1. تأكد من أن الحلقة الدائرية مثبتة بشكل متساوٍ في الأخدود وليست ملتوية.
2. قم بتنظيف وجه الختم وإزالة الرقائق المعدنية وبقايا الزيت والنتوءات الحادة.
3. قم بتشحيم الحلقة باستخدام مادة تشحيم متوافقة فقط، وفقط إذا كان التطبيق يسمح بذلك.
4. قم بتشغيل المسمار يدويًا لتجنب تلف الخيوط والحلقات.
5. قم بربط عزم الدوران المحدد باستخدام محرك تمت معايرته حيثما أمكن ذلك.
6. افحص العينة بعد التجميع للتأكد من أن الحلقة مضغوطة وليست مقطوعة.

التفكيك المتكرر هو اعتبار آخر. إذا تم فتح الغطاء كثيرًا، فقد تحتاج الحلقة الدائرية إلى استبدال أو تصميم أكثر قوة. إن لولبي الختم الذي يبقى مثبتًا لسنوات له متطلبات مختلفة عن تلك التي يتم فتحها أسبوعيًا للخدمة.

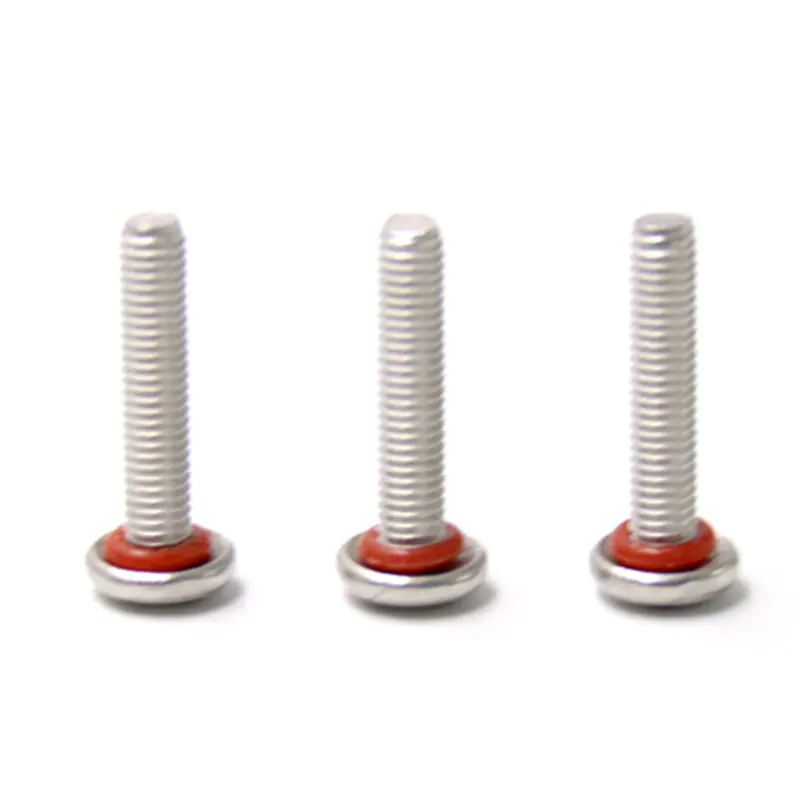

عموم رئيس الفولاذ المقاوم للصدأ M3 O-حلقة الأخدود ختم المسمار برغي إغلاق آلي من الفولاذ المقاوم للصدأ M3 ذو رأس عمومي مع أخدود على شكل حلقة O، مناسب للتثبيت المقاوم للماء حيث يلزم وجود مقعد إغلاق محدد. عرض المنتج →

A برغي من الفولاذ المقاوم للصدأ برأس عموم مع أخدود على شكل حرف O هو مثال عملي للتصميم الذي يوازن بين المظهر الجانبي المنخفض ومقعد الختم المحدد. يجب تشكيل الأخدود بشكل متسق بحيث تكون الحلقة على نفس الارتفاع من جزء إلى آخر.

حيث تكسب البراغي ذات الحلقة O مكانتها

تظهر مثبتات الختم في أماكن أكثر مما يتوقعه العديد من المشترين. تستخدمها العبوات الخارجية لإبعاد المطر والغبار عن الأجزاء الكهربائية. تستخدم الأجهزة الإلكترونية الاستهلاكية براغي إغلاق مصغرة لحماية المكونات الداخلية من الرطوبة وسوائل التنظيف. تستخدمها المضخات والصمامات ومعدات معالجة السوائل لمنع الزيت أو الماء من الزحف على طول الوصلة الملولبة. تستخدم ملحقات السيارات والدراجات النارية مسامير مانعة للتسرب حيث يكون الرش ورذاذ الطريق ثابتين.

• صناديق التوصيل الخارجية، ولوحات التحكم، ومساكن الإضاءة.
• الأجهزة الإلكترونية المحمولة، والأجهزة القابلة للارتداء، وأغطية الكاميرات.
• المضخات والخزانات وأنظمة السوائل الصغيرة.
• الملحقات البحرية والدراجات النارية والدراجات المعرضة للطقس.
• المعدات الطبية والمختبرية حيث يكون الغسيل أو الحماية من الانسكابات أمرًا مهمًا.

في كل حالة، لا يكون الختم ناجحًا تلقائيًا بسبب وجود حلقة دائرية. تتفاعل جميع مواد الإسكان والمواد اللولبية والطلاء والتمدد الحراري. على سبيل المثال، قد يحتاج المسمار المصنوع من الفولاذ المقاوم للصدأ الموجود في غلاف من الألومنيوم إلى الاهتمام بالتآكل الجلفاني وتزييت الخيوط. قد يحتاج الغلاف البلاستيكي إلى عزم دوران أقل لتجنب التشقق أو الزحف.

تحديد مسمار الختم: قائمة مرجعية عملية

عندما يرسل لنا العميل رسمًا لمسمار ذو حلقة على شكل O، فإننا عادةً ما نؤكد القائمة القصيرة قبل عرض الأسعار. وهذا يوفر الوقت لاحقًا ويقلل من فرصة بقاء العينة على مقاعد البدلاء ولكنها تفشل في الميدان.

1. حجم الخيط وطوله: من الممكن إجراء أحجام من M1 إلى M10 والبوصة، ولكن يجب أن يتناسب الأخدود والرأس مع المساحة المتاحة.
2. نمط الرأس: مقلاة، زر، غاطس، كوب منخفض، أو شكل مخصص، مطابق لوجه الختم.
3. موقف يا الدائري: ختم وجه تحت الرأس، أو ختم شعاعي للساق، أو تصميم غسالة مدمج.
4. المطاط الصناعي: NBR أو EPDM أو السيليكون أو FKM أو أي مادة أخرى تعتمد على الوسائط ودرجة الحرارة.
5. الانتهاء من السطح: ختم خشونة الوجه، والانتهاء من الأخدود، وأي طلاء أو طلاء.
6. طريقة التجميع: سائق يدوي، أداة يتم التحكم فيها بعزم الدوران، أو تغذية آلية.
7. شروط الخدمة: الضغط ودرجة الحرارة والتعرض للمواد الكيميائية وعدد دورات الفتح/الإغلاق.

إذا كان التطبيق غير عادي، فقد لا يكون جزء الكتالوج القياسي هو أفضل إجابة. غالبًا ما تكون هناك حاجة إلى أبعاد الأخدود المخصصة وأشكال الرأس الخاصة وتغييرات المواد. لدينا صفحة تثبيت OEM يوضح كيفية مراجعة الرسومات والعينات لإنتاج مخصص، بما في ذلك مسامير الختم المصغرة وتصميمات الرأس غير القياسية.

الأخطاء الشائعة التي يجب تجنبها

• استخدام برغي قياسي مع حلقة دائرية مضافة أسفل الرأس، بدون أخدود حقيقي.
• الإفراط في عزم الدوران حتى يتم قطع الحلقة O أو تشويهها بشكل دائم.
• تجاهل تشطيب سطح التزاوج والنتوءات حول الحفرة.
• اختيار مادة الحلقة O دون التحقق من التعرض للزيت أو الوقود أو مواد التنظيف الكيميائية.
• إعادة استخدام حلقة دائرية مضغوطة بعد التفكيك المتكرر.
• بافتراض أن برغي الختم مقاوم للماء تحت الضغط دون اختبار التجميع الكامل.

كما أنه يساعد على اختبار المفصل بأكمله، وليس فقط المثبت. يمكن أن يأتي التسرب من وصلة الغلاف أو الخيط أو سطح اللوحة. يمكن لاختبار الضغط أو اختبار رذاذ الماء البسيط على النموذج الأولي أن يكشف عن المشاكل مبكرًا، عندما لا تزال التغييرات غير مكلفة.

العمل المخصص وواقع الإنتاج

تعمل شركة Suzhou Anzhikou Hardware Technology كشركة مصنعة للبراغي الدقيقة، وتشمل مجموعة منتجاتنا براغي ذاتية الغلق مقاومة للماء مع أخاديد على شكل O، وغسالات مانعة للتسرب، وطلاءات مانعة للتسرب. يتم تنظيم أرضية متجرنا حول الرأس البارد، ولف الخيوط، والتصنيع باستخدام الحاسب الآلي، والعمليات المضادة للارتخاء، مع التركيز على أدوات التثبيت الصغيرة والصغيرة. يمكنك قراءة المزيد عن خلفيتنا ومعداتنا على الموقع حول الصفحة . نحن نفضل مناقشة وجه الختم، والمواد الدائرية، وطريقة التجميع في نفس الوقت، لأن هذه العوامل الثلاثة تحدد ما إذا كانت الحلقة الدائرية اللولبية تعمل كما هو متوقع.

إذا كنت تختار مسمارًا على شكل حرف O لحاوية جديدة، فابدأ بعينة وحالة اختبار واضحة. قم بربطها وقياسها وتعريضها للسائل الحقيقي وفحص الحلقة بعد التفكيك. تعد هذه التعليقات العملية أكثر قيمة من اختصار الكتالوج. باستخدام الأخدود الصحيح، والمطاط الصناعي، وعزم دوران التثبيت، يمكن للحلقة الصغيرة أن تحول أداة التثبيت العادية إلى ختم يمكن الاعتماد عليه.
