برغي الإبهام ذو الرأس المسطح الزوايا الغاطسة - لماذا لا يمكن تبديل 82 درجة و90 درجة؟

تعد زاوية التجويف للمسمار الإبهام ذو الرأس المسطح أحد الأبعاد الأكثر خطأً في تحديدها في مجموعات تثبيت اللوحة، ومع ذلك فإن عواقبها فورية وقابلة للقياس. تتبع البراغي المسطحة ذات الرأس المسطحة مقاس 82 درجة معيار الزاوية المضمنة (ASME B18.6.3)، بينما تتوافق البراغي ذات الرأس المسطحة المترية مع 90 درجة (ISO 7046 / DIN 965). عندما يتم قطع المسمار ومفصل التزاوج الخاص به إلى زوايا مختلفة، يتحول اتصال المحمل من ارتباط كامل السطح إلى خط حلقي ضيق - إما عند الحافة الخارجية أو الحلق الداخلي للرأس، اعتمادًا على اتجاه عدم التطابق.

الاتصال الخطي بدلاً من الاتصال السطحي له نتيجتان مباشرتان. أولاً، يتم تقليل منطقة التثبيت الفعالة بنسبة تصل إلى 70%، مما يعني أن اللوحة يمكن أن تتحرك أفقيًا تحت الأحمال التي قد تثبتها المجموعة المتطابقة بشكل صحيح. ثانيًا، يؤدي الضغط المركّز عند خط الاتصال إلى تسريع التشوه المحلي لكل من رأس المسمار ومادة اللوحة الغاطسة - وهي مشكلة خاصة في ألواح الألومنيوم أو البلاستيك أو الزنك المصبوب حيث تكون المادة أكثر ليونة من المسمار. في تطبيقات المسمار الإبهام التي يتم فتحها وإعادة إغلاقها بشكل متكرر، يتطور هذا التشوه مع كل دورة، مما يؤدي في النهاية إلى بقاء الرأس فخورًا بشكل واضح بسطح اللوحة حتى عند إحكام ربطه بالكامل. إن تحديد زاوية التجويف بشكل صريح في رسومات المشتريات - بدلاً من الاعتماد على الافتراضات "القياسية" - يلغي وضع الفشل هذا تمامًا.

تقوم شركة Suzhou Anzhikou Hardware Technology Co., Ltd. بآلات غاطسة لولبية ذات رأس مسطح باستخدام مراكز تحول CNC التي تحمل الزاوية المضمنة في حدود ±0.5 درجة، مع قياس بصري أثناء العملية يؤكد المطابقة. بالنسبة للعملاء الذين يقومون بتوريد الألواح المصنعة وفقًا لمعايير محددة، سيقوم فريق Anzhikou الهندسي بمراجعة مواصفات لوحة غاطسة قبل الإنتاج لضمان التوافق الزاوي الكامل.

كيف تؤثر هندسة الانتقال من الرأس إلى العرق على أداء المسمار الإبهام تحت الحمل الجانبي

في معظم تطبيقات التثبيت اليدوي، مسامير الإبهام من المفترض أن تحمل أحمال التثبيت المحورية فقط. من الناحية العملية، تواجه مجموعات الألواح في كثير من الأحيان قوى جانبية نتيجة للمعالجة، أو فرق التمدد الحراري بين اللوحة والهيكل، أو التأرجح الناتج عن الاهتزاز. تحدد هندسة الانتقال من الرأس إلى الساق - نصف قطر الشريحة أو القطع السفلي عند الوصلة - كيفية توزيع المسمار لضغوط الانحناء الجانبية هذه وما إذا كان تشقق الكلال يبدأ في تلك المنطقة.

يؤدي القطع الحاد عند تقاطع الرأس والساق إلى تركيز إجهاد الانحناء عند مقطع عرضي واحد وهو موقع معروف لبدء التعب، خاصة في البراغي المصنوعة من الفولاذ المقاوم للصدأ المعرضة للتحميل الدوري. يعمل نصف قطر الشرائح الكبير - عادةً من 0.1× إلى 0.15× قطر الساق - على إعادة توزيع تدرج الضغط على حجم مادة أكبر وإطالة عمر الكلال بشكل كبير. بالنسبة للبراغي ذات الرأس المسطح، يتم إخفاء هذه الشرائح جزئيًا داخل اللوحة الغاطسة، مما يعني أن الفحص البصري لا يمكن تأكيد وجودها؛ يجب التحقق من أبعاده أثناء الفحص الوارد باستخدام جهاز عرض جانبي أو CMM.

يلعب عرض سطح المحمل السفلي أيضًا دورًا في مقاومة الحمل الجانبي. يزيد سطح المحمل الأوسع - المنطقة الحلقية المسطحة بين جدار التجويف والساق - من عزم الدوران المتاح لمقاومة التأرجح، مما يؤدي إلى تقوية المفصل بشكل فعال ضد الإزاحة الزاوية. بالنسبة للبراغي ذات الرأس المسطح ذات القطر الصغير (M3 وأدناه، أو #6 وأدناه بأحجام البوصة)، يمكن أن يكون سطح المحمل هذا ضيقًا للغاية، ويصبح تحديد الحد الأدنى لعرض المحمل بالإضافة إلى زاوية الرأس مهمًا للتطبيقات ذات الدورة العالية أو المعرضة للاهتزاز.

حدود عزم الدوران للبراغي الإبهامية التي يتم تشغيلها يدويًا - تحديد توقعات واقعية لقوة التثبيت

من الأخطاء المستمرة في التصميم في التجميعات التي تستخدم براغي الإبهام افتراض أن عزم الدوران المطبق بالإصبع سيحقق تحميلًا مسبقًا للتثبيت ذي معنى يمكن مقارنته بالمثبتات التي تعتمد على الأدوات. تضع الدراسات المريحة متوسط ​​عزم دوران قرصة الإبهام والسبابة للبالغين بين 0.3 و0.9 نيوتن متر للتشغيل المستمر، مع قمم تصل إلى 1.4 نيوتن متر للجهود القصيرة على الرؤوس المخرشة. كمرجع، يتطلب مسمار M4 القياسي المشدود إلى حمل إثبات بنسبة 70% حوالي 2.8 نيوتن متر. ولهذه الفجوة آثار مباشرة على التصميم المشترك.

لا ينبغي أن تكون البراغي الإبهامية عنصر التثبيت الأساسي في المفاصل التي تعتمد على الاحتكاك لنقل أحمال القص بين الألواح. إن دورهم المناسب هو الاحتفاظ الموضعي - تثبيت لوحة الغطاء على سطح التزاوج لمنع الخشخشة، أو الحفاظ على ضغط حشية EMI ضمن نطاق عملها، أو منع الباب المفصلي من التأرجح مفتوحًا - وليس نقل الحمل الهيكلي. عندما يحدد المصممون براغي الإبهام متوقعين أن يتم تثبيتها بنفس الموثوقية التي تتمتع بها براغي الماكينة ذات العزم، فإن النتيجة هي تقارير ميدانية عن الألواح التي تهتز بشكل فضفاض، أو الحشيات التي تفشل في الغلق، أو الأغطية التي يمكن إزاحتها بالضغط اليدوي.

تساعد القيم المرجعية التالية في تعيين معلمات تصميم واقعية عند تحديد براغي ذات رأس مسطح في مجموعات اللوحة:

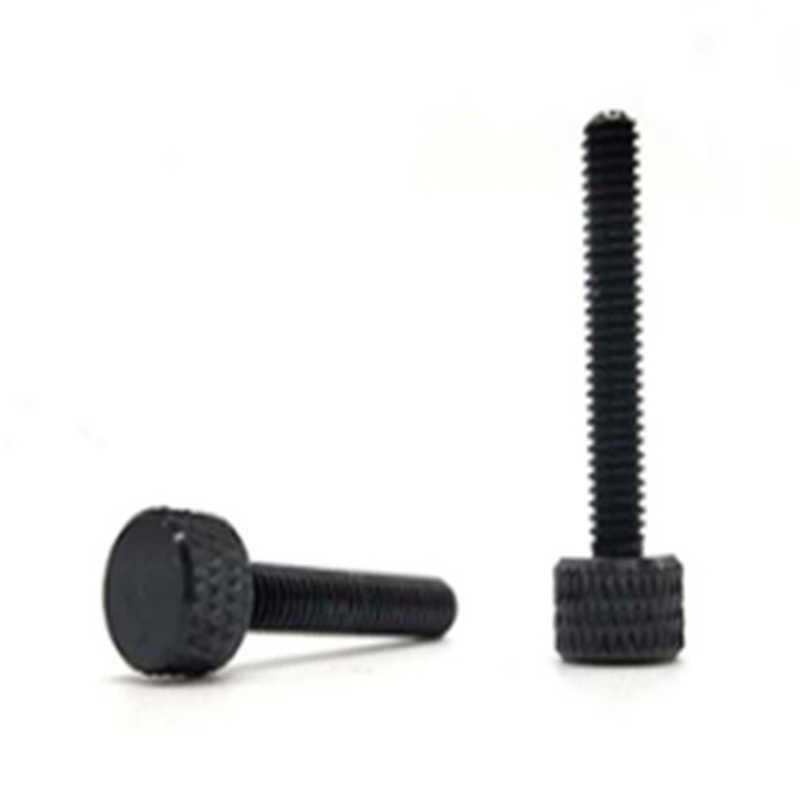

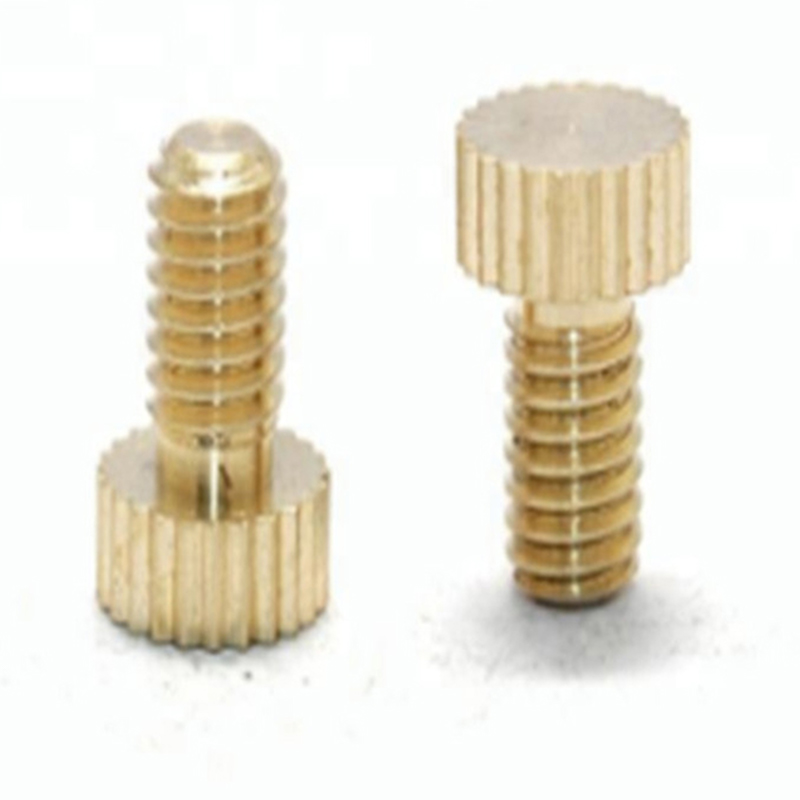

تفترض هذه القيم رأسًا مخرشًا مع سطح قبضة مناسب. يقلل الرأس الأملس أو البالي من عزم الدوران الذي يمكن تحقيقه بنسبة 30-50%، مما ينقل العديد من التطبيقات خارج نافذة عزم الدوران الوظيفية بالكامل. وهذا هو السبب في أن حالة المخرشة هي مواصفات ذات صلة بالصيانة، وليست مجرد مواصفات جمالية، بالنسبة للبراغي الإبهامية التي يتم استخدامها بشكل متكرر طوال فترة خدمتها.

تكوينات برغي الإبهام ذات الرأس المسطح غير القياسية وعندما يتم تبرير الأدوات المخصصة

تغطي البراغي ذات الرأس المسطحة القياسية للكتالوج نطاقًا محددًا جيدًا من الأحجام، ودرجات الخيط، وأقطار الرأس، ولكن قيود تصميم المنتج كثيرًا ما تدفع التطبيقات خارج هذا النطاق. تعد أقطار الرأس الممتدة لمنطقة قبضة أكبر، والرؤوس ذات الحجم المنخفض لإزالة اللوحة الرقيقة، ورؤوس الفتحات الهجينة الإضافية لكل من محرك اليد والأداة، وأطوال السيقان المخصصة لسمك تكديس اللوحة المحددة، كلها متطلبات شائعة لا يمكن لمنتجات الكتالوج تلبيتها. إن فهم متى تكون الأدوات المخصصة مبررة اقتصاديًا مقابل عندما يكون عنصر الكتالوج مع تكييف التصميم كافيًا هو قرار شراء عملي يؤثر على كل من تكلفة الوحدة والمهلة الزمنية.

تصبح الأدوات المخصصة للبراغي ذات الرأس المسطح ذات الرأس البارد مبررة من حيث التكلفة عند استيفاء الشروط التالية:

• يتجاوز الحجم السنوي ما يقرب من 5000 إلى 10000 قطعة - أقل من هذا الحد، تتجاوز تكلفة استهلاك الأدوات لكل قطعة عادةً علاوة عنصر الكتالوج المعدل أو البديل المُشكَّل باستخدام الحاسب الآلي
• البعد غير القياسي موجود في هندسة الرأس البارد (قطر الرأس، ارتفاع الرأس، OD المخرش) وليس في الميزات الثانوية - تضيف أدوات العنوان البارد تكلفة متواضعة نسبيًا مقارنة بالتوفير لكل قطعة في الحجم، في حين يمكن إضافة ميزات CNC الثانوية إلى الفراغ القياسي دون قوالب رأس جديدة
• يحتوي التطبيق على أفق إنتاج محدد متعدد السنوات - عادةً ما تكون تصميمات اللولب الإبهام في معدات الحامل، وأجهزة الاختبار، والمرفقات الصناعية مستقرة لمدة تتراوح بين 5 و10 سنوات، مما يوفر وقتًا كافيًا لاستهلاك الاستثمار في الأدوات
• لا يمكن تلبية المتطلبات الوظيفية من خلال المعالجة اللاحقة للفراغ القياسي - إذا كان قطر الرأس هو القيد، يمكن أن يؤدي الدوران الثانوي إلى فتحه إلى قطر أكبر ولكن لا يمكن زيادة المادة في الفراغ ذي الرأس البارد؛ الموت الجديد هو الخيار الوحيد

اكتسبت شركة Suzhou Anzhikou Hardware Technology Co., Ltd. أكثر من 20 عامًا من الخبرة في تخصيص البراغي غير القياسية، مع فريق هندسي مكون من 10 متخصصين يقومون بتقييم رسومات العملاء لتحديد مسار الإنتاج الأكثر فعالية من حيث التكلفة - سواء كان ذلك عبارة عن قالب فارغ قياسي معدل، أو قالب جديد ذو رأس بارد، أو جزء تم تحويله باستخدام الحاسب الآلي من مخزون القضبان. بالنسبة للعملاء الذين يقومون بالتصدير إلى الأسواق عبر آسيا وأوروبا وأمريكا الشمالية، توفر Anzhikou أيضًا وثائق امتثال الأبعاد المتوافقة مع المعايير الإقليمية ذات الصلة، مما يقلل العبء على عمليات التفتيش الواردة الخاصة بالعملاء.
